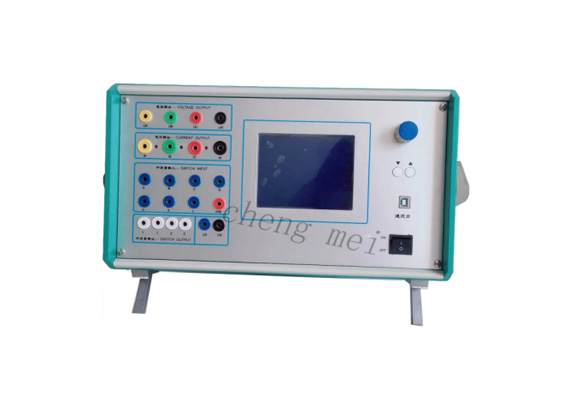

CM-JB60三相继电保护测试仪

一、概述
       本仪器适用于电力、冶金、化工、矿山、纺织等工矿企业。可对各种电磁型、整流型、晶体管集成电路型继电器的动作电压/电流值、返回电压/电流值、动作时间、返回时间以及重合闸继电器的动作值、返回值、充放电时间、动作时间等进行测试和校验。也可对GL型和LL型反时限继电器的始动电流、感应元件动作电流、速断元件动作电流及动作时间进行测试。
       本仪器把保护继电器校验时所用的电流发生器、电压发生器、电秒表、标准电压/电流表、调压器等一系列电器设备，科学地组合成一个完整的可携带的仪器， 把模拟式标准电压/电流表、电秒表改为数字式标准表，读数，操作简单，是保护继电器校验人员十分理想的测试仪器。
本仪器的特点：是精度高、功率大、体积小、重量轻、数字显示、操作简便、功能齐全、性能可靠、方便耐用。

二、 主要特点

1.标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。单相电压zui大可输出120V，单相电流zui大可输出40A（10秒），电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
2.单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
3.双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
4.软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
5.开关量接点丰富 702 为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
6.大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
7.自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
8.具有独立专用直流电源输出  装置设有一路110V 及 220V专用直流电源输出。
9.性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

三、技术参数

1）交流电流输出
1.输出精度：0.2级
2.相电流输出（有效值）：0～40A
3.三并电流输出（有效值）：0～120A
4.相电流长时间允许工作值（有效值）：10A
5.相电流zui大输出功率：420VA
6.三并电流zui大输出时zui大输出功率：900VA
7.三并电流zui大输出时允许工作时间：10s
8.频率范围（基波）：20～1000Hz
9.谐波次数：1～20 次
2）直流电流输出
1.输出精度：0.5级
2.电流输出：0～±10A / 每相，0～±30A / 三并
3.zui大输出负载电压：20V
3）交流电压输出
1.输出精度：0.2级
2.相电压输出（有效值）：0～120V
3.线电压输出（有效值）：0～240V
4.相电压/线电压输出功率：80VA / 100VA
5.频率范围（基波）：20～1000Hz
6.谐波次数：1～20次

4）直流电压输出
1.输出精度：0.5级
2.相电压输出幅值：0～±160V
3.线电压输出幅值：0～±320V
4.相电压/线电压输出功率：70VA / 140VA
5）开关量及时间测量
